1、拆键盘前需要先拆掉音箱上方的小面板，此面板为卡口式，使用小平口螺丝刀可以拆卸。

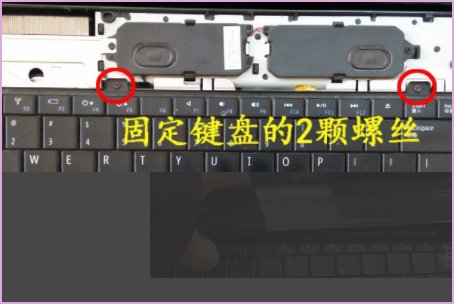

2、拆掉小面板后，可以看到固定键盘的2颗小螺丝，用梅花螺丝刀卸掉。

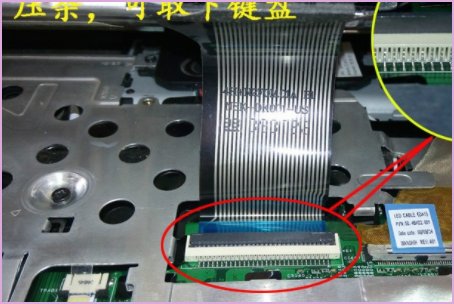

3、抬起键盘后，再卸掉键盘底下的连接线，见图。

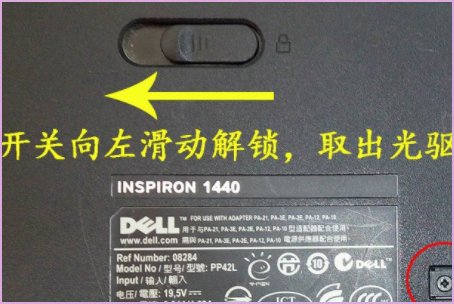

4、拆除光驱，先拆除红色圈中的螺丝，再把开关向左滑动以解锁，抽出光驱。

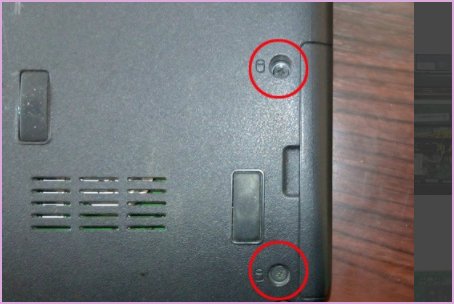

5、拆除硬盘，先取出固定硬盘的2颗螺丝，再抽出硬盘。

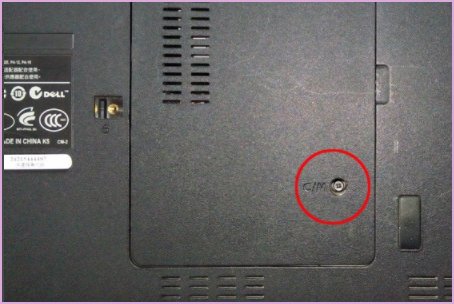

6、拆除内存，拆除红圈中的螺丝，取下盖板。将固定内存条的2侧卡簧向外扳，内存条将自动弹起。

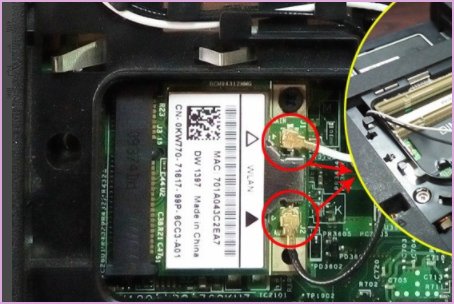

7、拆除无线网卡的天线

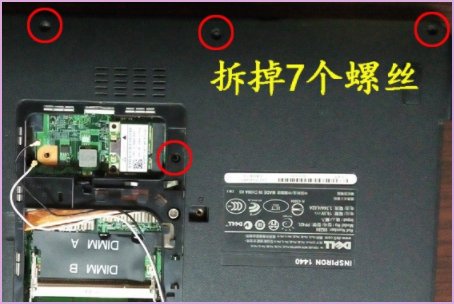

8、在拆第二层面板前，先卸掉底部外壳的7颗螺丝，

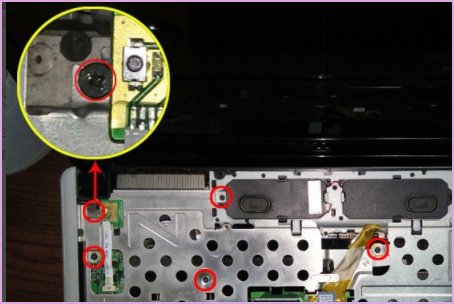

9、回到正面板，同样卸掉如图所示的7颗螺丝。

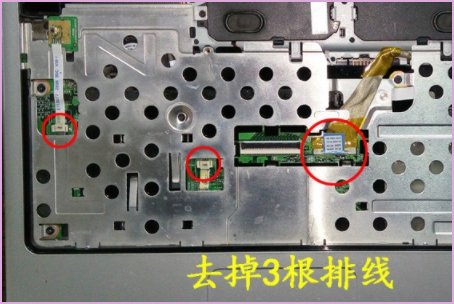

10、拔掉如下图所示的3根排线，就可以拿下第二层面板了。

11、最后去掉主板上的3颗螺丝和3根排线，即可取出主板，这样就完成了。
